TECO東元JSDL2伺服驅動器 / TECO JSDL2 Servo Drive
TECO東元JSDL2伺服驅動器聚焦用戶常用功能需求，精簡冗余設計，在保證性能的同時提升性價比。系列包含位置控制專用、CANopen總線通訊專用、EtherCAT總線通訊專用三款型號，適配不同自動化控制場景，支持USB調試與清晰的接口布局，降低安裝與運維難度。
核心優勢 / Core Advantages
專用型號細分：按控制需求分為位置控制（脈沖模式）、CANopen通訊（1Mbps速率）、EtherCAT通訊（100Mbps速率）三款，精準匹配場景，避免功能浪費
高性價比設計：精簡冗余功能，保留核心控制與通訊能力，平衡性能與成本，適合中小功率自動化設備
便捷調試操作：-C/-E機型獨有Mini USB電腦操作接口，搭配顯示面板與設置按鍵，可快速完成參數配置與狀態查看
靈活供電適配：100W-1KW功率段支持單相AC200V-230V輸入，無需三相供電，適配更多安裝環境
清晰接口布局：明確區分控制信號、編碼器、電源、通訊等接口，接線直觀，降低安裝錯誤率
型號分類與功能對照表 / Model & Function Chart
| 型號 | 專用類型 | 核心參數 | 適配場景 |
|---|---|---|---|
| JSDL2 | 位置控制專用 | 脈沖模式，支持內部位置模式 | 需要精準定位的設備（如小型數控機床、自動化裝配臺） |
| JSDL2-C | CANopen總線通訊專用 | 最高通訊速率1Mbps，支持USB調試 | 需CANopen總線聯動的設備（如物流傳送帶、多軸機械手） |
| JSDL2-E | EtherCAT總線通訊專用 | 最高通訊速率100Mbps，支持USB調試 | 需高速總線控制的設備（如精密包裝機、同步生產線） |
接口說明 / Interface Description
① 控制信號接口（CN1）：連接PLC/運動控制器的I/O信號，實現啟停、調速等控制
③ 主電源輸入端子：100W-1KW機型接入單相AC200V-230V電源，搭配無熔線斷路器（NFB）與噪聲濾波器使用
④ 回生電阻連接端子：使用時配接于P-PC兩端，吸收電機減速時的回生能量，保護驅動器
⑤ 馬達UVW端子：連接伺服電機U、V、W相線，為電機提供驅動電源
接地FG連接端子：確保設備接地安全，避免漏電風險
RS485/RS232通訊連接頭：用于設備間數據交互，部分機型含RJ45總線通訊接口（EtherCAT/CANopen）
Mini USB電腦操作接口（-C/-E機型獨有）：連接電腦進行參數調試與監控
顯示面板與設置按鍵：實時顯示運行狀態（如頻率、電流），支持手動設置參數

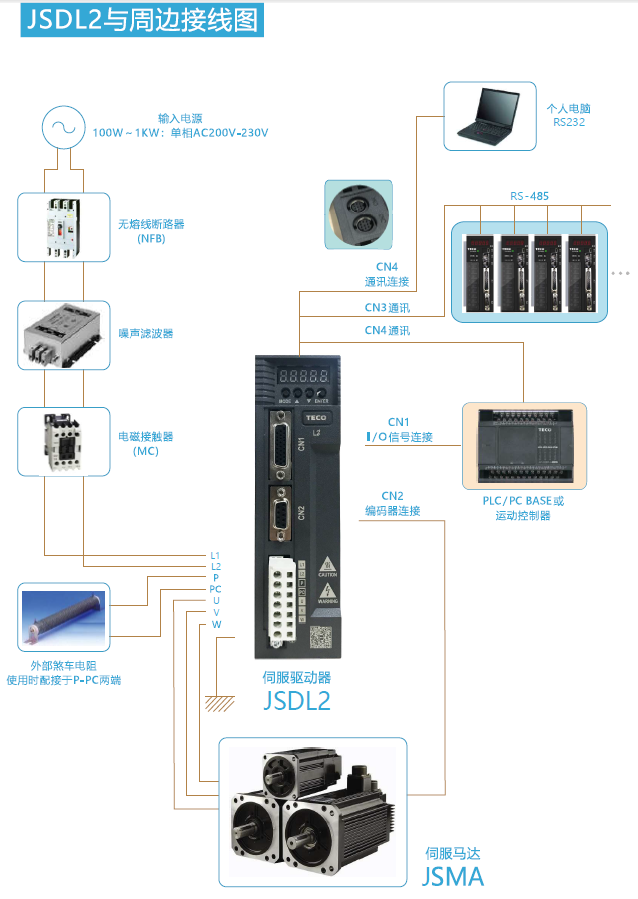

典型接線方案 / Typical Wiring Diagram
核心接線組成：輸入電源→無熔線斷路器（NFB）→噪聲濾波器→電磁接觸器（MC）→JSDL2伺服驅動器→伺服電機（推薦東元JSMA系列）；
控制端接線：PLC/運動控制器通過CN1接口連接驅動器，電腦通過Mini USB接口（-C/-E機型）或RS232/RS485接口進行調試；
注意事項：回生電阻需按功率匹配配接，編碼器接線需確保信號無干擾，所有接線完成后需檢查接地是否可靠。
行業應用 / Application Industries
JSDL2系列伺服驅動器憑借“專用化+高性價比”特性，廣泛適配以下中小功率自動化場景：
- 精密加工：小型數控機床、雕刻機（位置控制專用型號，確保定位精度）；
- 物流自動化：分揀傳送帶、AGV小車（CANopen型號，支持多設備聯動）；
- 包裝機械：小型食品包裝機、標簽機（EtherCAT型號，滿足高速同步控制）；
- 裝配設備：自動化裝配臺、小型機械臂（便捷調試功能，縮短運維時間）。
技術資料 / Technical Downloads
點擊下載JSDL2系列相關資料（含產品手冊、接線圖、調試軟件）：
東元JSDL2伺服驅動器技術資料下載
